樓宇自動化控制系統能夠自動控制建筑物內的機電設備。通過軟件，系統地管理相互關聯的設備，發揮設備整體的優勢和潛力，提高設備利用率，優化設備的運行狀態和時間(但并不影響設備的工效)，從而可延長設備的服役壽命，降低能源消耗，減低維護人員的勞動強度和工時數量。 |
 |
|
圖1：樓宇控制系統概述 |
|
智能恒壓供水控制系統 |
| |
|
由裝于冷凍機房內的網絡控制器及數字式控制器，來控制冷水機組臺數的啟停及各設備的連鎖啟停。
1、測量冷凍水供、回水溫度及回水流量，從而計算空調實際的冷負荷。
2、根據實際的冷負荷來決定冷水機組開啟臺數，使達到最佳節能狀態。
3、應用自主研發的向量化分析技術、智能整定變頻技術，使系統水泵等設備根據系統負荷的變化來調整水泵的輸出流量。
4、各設備的程序聯動開/停：
5、測量冷凍水系統供回水總管的壓差控制其旁通閥的開度，使維持壓差。 |
|
|
|
圖2：空調水循環示意圖 |
|
樓宇BA集中控制系統 |
| |
|
一般對于一幢現代化樓宇，樓宇自動控制系統，可滿足業主：
1) 由現場控制器全面自動控制所有機電設備，達到一些無法由手動實現的控制功能。
2) 在中央控制室內，在中央工作站上可以直接監視所有的機電設備，通過監視報警狀態了解所有的機電設備是否正常運行，并可以實現記錄、打印報表等管理功能。
3) 減少日常運行維護的工作量，進而減少日常運行維護人員。
4) 通過最優化控制程序和預設時間程序控制對所有機電設備，實現全面節能，最優的節能效果可達45%。 |
 |
|

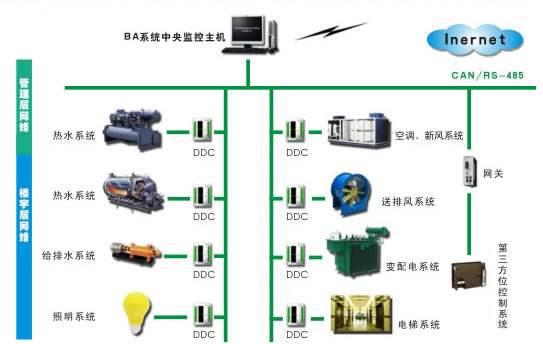

圖3：樓宇BA系統 |
|
能耗管理系統 |
|
我公司致力于為人們提供安全、舒適、高效、節能的建筑解決方案，針對不同類型建筑的功能特點，結合多年的項目經驗，推出“能耗分項計量系統”，為全國數以百計的建筑“量體裁衣”，提供整體計量方案，為客戶減少成本，使節能效果最大化，實現“節能節資。” |
|
|
|
圖4：能耗管理系統圖 |
|
1、實現目的:
對建筑用能，包括電、水、氣的消耗計量及建筑、部門、單位面積、人均能效評測，以挖掘用能的優化空間，和對出租部分耗能的計費。
2、管理對象：
建筑設備設施的空調耗電、制冷制熱量、照明耗電、動力耗電、特殊耗電、水耗、氣耗等。
3、實現功能：
通過采集獲取各對象的工況信息，耗能數據等實現相關功能。
4、實現措施：
通過計量儀器與能耗監控系統相結合。 |
| |
|
能耗計量儀 |
|
|
|
|
西門子電力表 |
西門子電磁流量計 |
| |

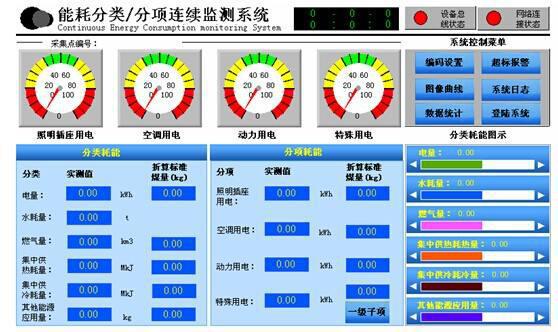

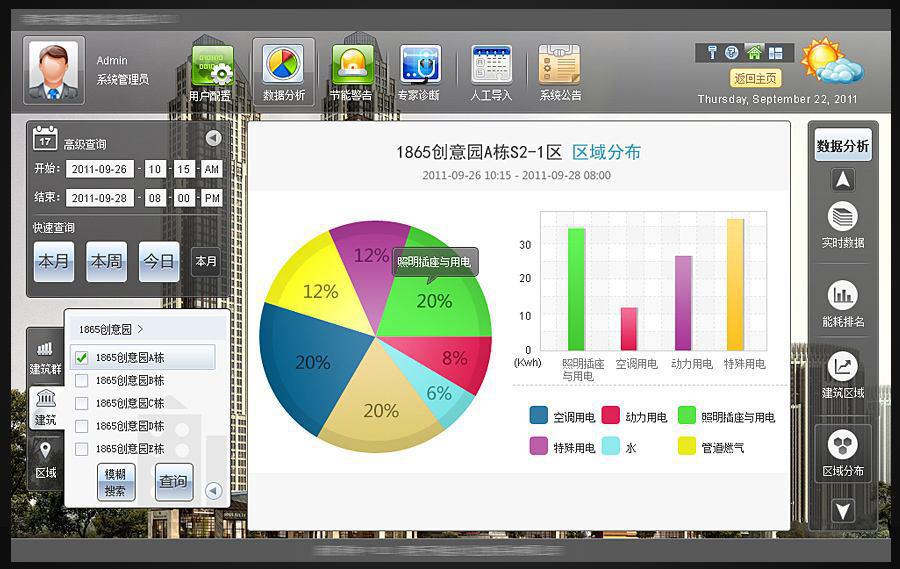

| 能耗監控軟件 |
| |
 |
 |
| |
